产品概述：
LMP 307 全不锈钢投入式液位变送器适合流体液位的连续测量。LMP307 投入式液位变送器应用范围非常广泛。
技术特点：
□ 全不锈钢结构
□ 量程为0~1m 至0~160m 液位内可选
□ 不锈钢材质适合所有的液体
□ 卓越的线性
□ 热效应影响小
□ 使用寿命长
□ 短路、过压、反极性保护
□ 可靠性高
□ 选项：防爆等级可选
□ 选项：不锈钢管电缆护套
□ 选项：可根据用户需求定制
用途
□ 环保技术污水处理，供水系统
□ 水井和开阔水域深度和液位的测量
□ 地下水位测量
□ 敞开容器的液位控制
技术参数
| 公称压力bar |
0.1 |
0.25 |
0.4 |
0.6 |
1.0 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
| 液位mWC |
1.0 |
2.5 |
4 |
6 |
10 |
16 |
25 |
4 |
6 |
100 |
160 |
| 过载压力bar |
1 |
1 |
1 |
3 |
3 |
6 |
6 |
20 |
20 |
20 |
60 |
| 电源电压 |
12~36VDC |
标准信号出
|
4~20mA |
| 其它 |
按用户要求 |
| 精度 |
符合IEC60770 标准:≤±0.35%满量程(公称压力0.1~0.4bar:≤±0.5%满量程) |
| 重复性误差：≤±0.175%满量程(公称压力0.1~0.4bar：≤±0.25%满量程) |
可选：≤±0.25%满量程(公称压力PN>0.4bar)
( 重复性误差： ≤ ±0.125%满量程) |
| 最大负载(Ω) |
2线制：电流〔UB(V)-12V〕/0.02A |
| 影响 |
电源：≤±0.05%满量程/10V
负载：≤±0.05%满量程/KΩ |
| 反应时间 |
≤5ms |
| 电气保护 |
绝缘电阻>100MΩ |
| 短路保护 |
永久 |
| 接线错误 |
不影响但也尽量避免 |
| 超压保护 |
标准：-120~150VDC(1 秒25℃) |
| 电器接线 |
具有通气，PVC-/PUR-/FER 外壳 |
| 工作温度 |
介质：-10~70℃ |
贮存
|
-25~70℃ |
| 外壳 |
不锈钢1.4571 |
| 膜 |
不锈钢1.4404 |
| 密封 |
FKM |
| 电缆护套 |
灰色PVC/黑色PVR/FEP |
| 功耗 |
电流输出信号≤25mA |
| 绝缘保护 |
IP68 |
| 重量 |
大约200g(不包括电缆) |

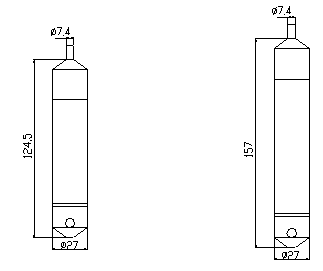

外型尺寸
电气接线图`：
| 接线形式 |
电气接线 |
| 两线制 |
电缆颜色遵循DIN47100 |
电源+
|
白 |
| 电源- |
褐 |
| 地线电缆 |
接地 |
|
 |
|
