技术特点：
□ LMP 308 全不锈钢投入式液位变送器适合流体液位的连续测量。
□ 用薄膜传感器，移去保护帽，它能用于象淤泥等粘性介质液位的测量。为了方便保存和维护，液位变送器紧凑地作成一体，通过连接器连接。变送器转换非常容易。
□ LMP 308 i 型变送器是具有更高精度(0.1%满量程)的变送器，基于微处理器和16
位A/D 转换。带数字显示。
□ 传感器非线性和温度影响自动补偿，对于不同的配置和电缆保护，均能得到优惠的价格性能比。
□ 传感器和电缆连接紧固
□ 不锈钢材质适合所有的液体
□ 卓越的线性度
□ 热效应影响小
□ 使用寿命长
□ 在电源故障(接线错误，短路和超压)时，高性能的保护
□ 可靠性高
□ 选项：防爆等级可选，不锈钢管电缆护套，可根据用户需求定制
应用范围
□ 环保技术污水处理，供水系统
□ 水井和开阔水域深度和液位的测量
□ 地下水位测量
□ 敞开容器的液位控制
技术参数
□ 测量量程
| 公称压力bar |
0.1 |
0.25 |
0.4 |
0.6 |
1.0 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
20 |
液位mWC
|
1.0 |
2.5 |
4 |
6 |
10 |
16 |
25 |
4 |
6 |
100 |
160 |
200 |
| 过载压力bar |
1 |
1 |
1 |
3 |
3 |
6 |
6 |
20 |
20 |
20 |
30 |
30 |
□ 电源
电压(普通型)
|
12～36VDC，308i 可选10～36VDC |
| 电压(防爆型) |
12～-28VDC |
□ 信号输出和电器接线
| 标准 |
4～20mA/2 线制(5 芯屏蔽电缆) |
| 可选 |
4～20mA/2 线制(5 芯屏蔽电缆)
数字接口RS232 用于调整下列参数(软件必备)
偏移：0～80%FSO 可变量程：1：5 阻尼：0～99.9S |
□ 性能
| 精度符合IEC60770 标准 |
≤±0.35%满量程(公称压力0.1～0.4bar：≤±0.5%满量程)
≤±0.25%满量程(公称压力PN>0.4bar)
≤±0.1%满量程(308I 型) |
最大负载(Ω)
|
2线制：电流〔UB(V)-10V〕/0.02A |
| 影响 |
电源：≤±0.05%满量程/10V
负载：≤±0.05%满量程/KΩ |
| 反应时间 |
≤5ms ( 标准)
≤30ms (对于有微处理器的一体型) |
□ 温度影响
| LMP308-精度0.35% |
| 公称压力 PN 0---( bar) |
0.1 |
0.25 |
0.4 |
0.6 |
1.0 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
20 |
量程变比调整 (±%满量程)
|
<2.0
0～50 |
<1.5
0～50 |
<1.0
0～70
|
<0.75
0～70 |
| 温度补偿范围(℃) |
| LMP308i-精度0.1% |
| 在补偿范围内量程变比对精度的影响 |
≤±0.2 满量程
-20～70℃ |
□ 电器保护
| 绝缘电阻 |
>100MΩ |
| 短路保护 |
永久 |
接线错误
|
无破坏性影响，但尽量避免 |
| 超压保护 |
标准：-120----150VDC(1 秒25℃) |
□ 电器接线
具有通气管
|
PVC-/PUR-/FER外壳 |
| 其它 |
按要求 |
□ 使用温度
□ 电缆保护
□ 材料
| 外壳 |
不锈钢1.4571 |
| 膜 |
不锈钢1.4404 |
密封
|
FKM 可选：EPDM 其它：按要求 |
| 电缆护套 |
灰色PVC/黑色PVR/FEP 其它：按要求 |
□ 其它
| 功耗 |
电流输出信号≤25mA 电压输出信号≤15 mA |
绝缘保护
|
IP68 |
| 重量 |
大约250g(不包括电缆) |
□ 附件(根据要求)
| 法兰 |
DN10/PN10 灰色PVC
法兰(Φ90/Φ23,厚10) |
| 电缆护套 |
适当的不锈钢管电缆护套 |
| 端子 |
可配接线端子 |

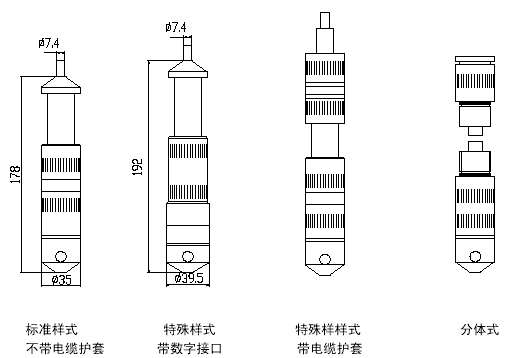

外型尺寸
电气接线图`
| 接线形式 |
电气接线 |
| 两线制 |
电缆颜色遵循DIN47100 |
分体式723 |
电源+
|
白 |
3 |
| 电源- |
褐 |
1 |
| 地线 |
电缆接地 |
2 |
|
 |
|
