概述
　　
　　□ 设计

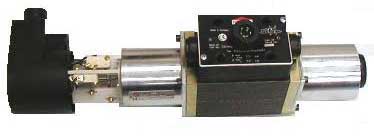

　　 S10 型电磁配压阀有2 位4 通和3 位4 通两种形式，如果将相应口堵塞，可以当2 通和3 通阀来使用。
　　□ 执行机构
　　直动阀通常使用电磁式执行机构，如果控制油压消失，可以手动操作，根据用户需要，液体或气体操作的直动阀可以选择。
　　□ 连接
　　阀体通过螺栓固定在阀座上，并通过O 形密封圈密封； 管路连接有DIN 24 340-A16 和ISO4401-AD-07-4-A 接口。

技术特点
　　□ 通径：10mm
　　□ 直动阀，可选位置接点
　　□ 符合DIN 24 340 和ISO 4401 标准
　　□ 最大压力315 公斤

选型：

阀门

　　□ 1、电气连接
　　　00：用于Y、N
　　　10：Pg11 接头连接电磁线圈上的DIN 43 650，用于VH、SH 执行机构
　　　13：Pg11 接头连接电磁线圈上的DIN 43 650，带阀位指示灯，用于VH、SH 执行机构
　　□ 2、执行机构
　　　VH：直流电磁线圈，油浸，带手动
　　　SH：交流电磁线圈，油浸，带手动
　　　Y：液体控制
　　　N：气动

□ 3、机能符号 代码 机能符号 020 004 005 019 025 002 008 009 010 011 013 016 注：机能符号按控制模式17 给出

□ 4、机械限位 代码 含义 001 标准 034 “a”、“b”两侧均有限位 035 “a”侧有限位 036 “b”侧有限位 040 主阀上有带3 个阀位开关的阀位指示器 　　□ 5、附加数据 代码 含义 O 标准 M 阀上有手动 R 主阀P 口上有逆止阀 E 阀上有手动，且主阀P 口上有逆止阀 　　□ 6、密封材料 代码 含义 O 丁腈橡胶 V 氟化橡胶

阀座

　　□ 1、管路连接

　　□ 2、工程版本
　 　代码为“2”，适用于所有型号的阀门

技术参数：
