三通道转速监测系统E15 和E16
概述
三个测量通道独立地测量显示机器转速并发出可靠的报警信号。当3 个测量通道的测量结果不同时，报警信号的发出由3 个通道中的2 个通道同时确定。系统不断检查传感器输入回路，不同通道的传感器输出信号被同时监测，并对各通道进行合理的控制，以便发现功能故障。任何一个故障都发出报警信号。每个E15 或E16 系统包含一个独立的数字信号发生器，用以模拟转速变化，方便用户对系统运行进行全面的调试实验，可实现手动操作或自动模拟
安全特性
最高的安全性不仅是指危险事故的可靠动作，而且要防止错误地停机。该系统满足热电厂机组和其它机器的过速保护要求。E15 系统可柔性地配置附加的安全保护功能。例如冗余的限值报警、自动选取最大值的模拟量输出、旋转方向监测等。E16 系统是过速保护的精简系统，可选自动测试单元和过程接口RS232 或PROFIBUS 用于下载数据，或通过PC 构成转速监测保护系统。

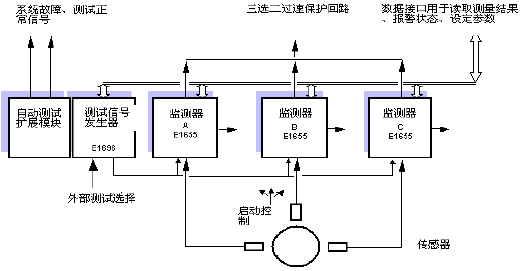

原理框图
E16过速保护系统
■技术数据
|
传感器输入
感应式输入电平:
高电平= 7.0 V ;
低电平= 3.0 V
最大输入频率: 30kHz
最大脉冲宽度: 10 mS
输入阻抗: 22k
最大信号电压: 50Vss
电源: 约11 V
传感器电路监测:
短路电流：大于150mA
断线电流：小于5mA
|
|
控制信号输入
系统电源电位
电平值:对于"高电平" 18...33 V (额定24V/8mA)
对于"低电平": < 3V 或输入开路
通过开关或接触器控制
动作时间: 最小3msec
传感器信号重复输出：
独立信号
电平：高电平＝24 V
低电平＝0 V
差分式输出，短路测试
|
继电器输出
开关电压...........................最小10mV, 最大. 250V ac, 250V dc
开关电流.....................................min 10uA, max. 2A ac, 1A dc
开关容量...........................................................max. 100W, 250VA
对于感性负载应加装灭弧装置 |
|
系统电源 |
3x 24V dc (18..33V), 每路0.5A |
|
EMV |
符合DIN-EN 50081-2 和DIN-EN 50082-2 |
|
环境条件 |
允许环境温度. ......................................................... 0°C..+45°C
保存和运输温度.....................................................-40°C..+85°C
相对湿度. ............................................................................ < 75% |
选型
|
型号
|
组成模块
|
功能描述
|
|
E16E201
|
E1655.11/E1696.21
|
2 个跳机保护接触器，RS232 接口，没有自动巡检功能
|
|
E16E202
|
E1655.12 /E1696.22
|
2 个跳机保护接触器，Profibus 接口，没有自动巡检功能
|
|
E16E203
|
E1655.11 /E1696.11
|
2 个跳机保护接触器，RS232 接口，有自动巡检功能
|
|
E16E204
|
E1655.12 /E1696.12
|
2 个跳机保护接触器，Profibus 接口，有自动巡检功能
|
|
E16E211
|
E1655.21/E1696.21
|
3 个跳机保护光电开关，RS232 接口，没有自动巡检功能
|
|
E16E212
|
E1655.22/E1696.22
|
3 个跳机保护光电开关，Profibus 接口，没有自动巡检功能
|
|
E16E213
|
E1655.21/E1696.11
|
3 个跳机保护光电开关，RS232 接口，有自动巡检功能
|
|
E16E214
|
E1655.22/E1696.12
|
3 个跳机保护光电开关，Profibus 接口，有自动巡检功能
|
|
E16E221
|
E1655.31/E1696.21
|
个跳机保护继电器，RS232 接口，没有自动巡检功能
|
|
E16E222
|
E1655.32/E1696.22
|
2 个跳机保护继电器，Profibus 接口，没有自动巡检功能
|
|
E16E223
|
E1655.31/E1696.11
|
2 个跳机保护继电器，RS232 接口，有自动巡检功能
|
|
E16E224
|
E1655.32/E1696.12
|
2 个跳机保护继电器，Profibus 接口，有自动巡检功能
|

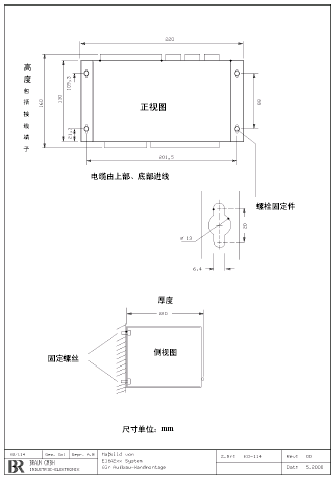

E16x203和.E16x204外形尺寸
