产品概述:
BM100型系列雷达式物位计是以时域反射原理为基础,低功率电磁波的脉冲通过刚性或柔性的导体传导下来,遇到界面后波被放射,介质的介电常数愈高,反射越显著,对于水而言,几乎为全反射的介质,仪表通过测量波反射回来的时间即可测量液位或物位,应用于测量水电厂大坝水位。
 |
 |
型号:
BM100A– A/B/C/E/F
仪表代号-型号
型号说明:

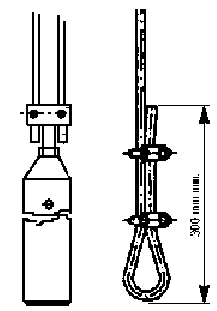

A:双杆式
B:双缆式
C:同轴式
E/F:单缆/杆
特点:
1. 对介质介电常数、温度、压力变化不敏感。
2. 高可靠性、重复性。
3. 无移动部件,维修方便。
4. 最大量程60 米。
5. 涂层,防腐蚀探杆。
6. 适合大坝水位测量。 |
技术参数:
功能 |
液位及物位测量(液化石油气,各种油类,水,塑料) |
量程 |
F型: 3 m |
E型:24 m A/C型:6 m |
B型:60 m |
K型:40 m |
输出 |
4~20mA,两线制、四线制 |
工作电源 |
DC24V、DC/AC220V |
测量精度 |
直接测量型 |
L≤6m :死区外±3mm (5 mm for E / F/K) |
L > 6 m add ±0.01% 读数 |
TBF罐底射型 |
±100 mm or ±20 mm |
分辨率/重复性 |
1 mm |
介电常数t |
≥1.6 界面测量 |
≥1.05 液位测量 |
材质 |
探头 |
Stainless steel 316/316 L |
单杆 |
Hastelloy C276,titanium,tantalum |
双杆 |
Hastelloy C22,FEP coated
可选其他材质
|
盲区 |
300mm |
耐压等级 |
-1…+40 bar (-4.5 ...+580 psig) |
可选:100 bar (1450 psig) |
工作环境温度 |
-30…+150 |
|
